ORIENTACIONES Y RECOMENDACIONES PARA LA PRUEBA DE EVALUACIÓN PARA EL ACCESO A LA UNIVERSIDAD (PEvAU) 2024

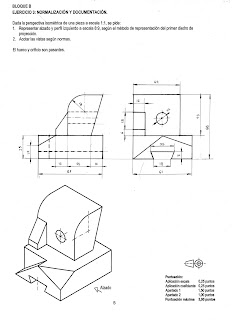

REUNIÓN DE COORDINACIÓN DE LA ASIGNATURA DE DIBUJO TÉCNICO II PRUEBA DE EVALUACIÓN PARA EL ACCESO A LA UNIVERSIDAD (PEvAU)

PINCHAR IMAGEN

control 2.3



RECOMENDACIONES PARA EL USO Y CAMBIO DE ESCALAS



Cuando existe un dibujo realizado a una escala A y es necesario realizarlo a otra escala B, las operaciones a seguir pueden ser las siguientes:

•     Se multiplica el inverso de la escala A, por la escala B.
•     Multiplicamos todas las medidas del dibujo 1 (realizado a la escala A) por la escala de transformación. Obtenemos las medidas del dibujo 2 (realizado a la escala B).

Ejemplo:
E=1:2 (escala A) y E=3:2 (escala B).

Cambio de escala:

2/1 x 3/2= 6/2 = 3/1  (E transformación).

y también podríamos incluir en el cálculo el coeficiente de reducción para isométrico (0,816 = 4/5) y para deshacerlo (5/4 = 1,25)

Otras formas de operar a la hora de cambiar de escala:

UTILIZAR LOS COEFICIENTES DE ESCALA

CÓMO CALCULAR UNA ESCALA PARTIENDO MEDIDAS REALES

Ejemplo: Pasar de escala  1/1 a 1/2.

- Se multiplica las medidas reales por el coeficiente de escala (1/2= 0,5).

CÓMO CALCULAR UNA ESCALA MAYOR A PARTIR DE UNA ESCALA MENOR:

1. Dividimos las escalas entre sí, dándonos el coeficiente.

2. Multiplicamos el coeficiente por todas las medidas de la escala menor y el resultado son las medidas de la escala mayor.

Ejemplo: Pasar de escala  1/72 a 1/35.      72 : 35 = 2,05 Coeficiente.

Ejemplo: Pasar de escala  1/48 a 1/35.      48 : 35 = 1,37 Coeficiente.

CÓMO CALCULAR UNA ESCALA MENOR A PARTIR DE UNA ESCALA MAYOR:

1. Dividimos las escalas entre sí, dándonos el coeficiente.

2. Dividimos el coeficiente por todas las medidas de la escala mayor y el resultado son las medidas de la escala menor.

Ejemplo: Pasar de escala  1/32 a 1/48      48 : 32 = 1,5 Coeficiente.

y TODO ESTO SIN OLVIDAR QUE PUEDES USAR LAS ESCALAS GRÁFICAS:

https://www.10endibujo.com/escalas/
