SISTEMA DIÉDRICO: CAMBIO DE PLANO

El CAMBIO DE PLANO se emplea para lograr que los elementos geométricos (particularmente superficies) queden situados convenientemente respecto a los PP. PP.

El procedimiento consiste en, sin variar la posición del elemento en el espacio, cambiar la posición de un P.P., obteniendo sus nuevas proyecciones en función de una nueva L.T y la indicación del tipo de cambio efectuado.

Para efectuar un determinado cambio de plano, se utilizarán una nueva L.T. y se consignará el tipo de cambio de plano que se hace (vertical u horizontal).

PROYECCIONES DE UN PUNTO EN UN CAMBIO DE PLANO.

PROYECCIONES DE UNA RECTA EN UN CAMBIO DE PLANO.

TRAZAS DE UN PLANO EN UN CAMBIO DE PLANO.

SISTEMA DIÉDRICO: GIRO

El GIRO es un procedimiento que sirve para situar un punto, recta o plano, en una posición más adecuada respecto a los PP.PP.

Para ello desplazaremos el elemento alrededor de una recta eje perpendicular a un P.P. describiendo un movimiento circular.

GIRO DE UN PUNTO

Cuando un punto P gira alrededor de un eje E, describe una circunferencia en un plano perpendicular al eje tomado y paralelo al P.P.

GIRO DE UNA RECTA

A la hora de girar una recta, el eje puede cortarla o cruzarse con ella.

Cuando el eje pasa por un punto de la recta, giramos otro punto distante de ella hasta definir una nueva posición.

Cuando el eje se cruza con la recta, se establece un punto auxiliar A (pie de la perpendicular trazada desde E a R) y que nos facilitará el desplazamiento.

GIRO DE UN PLANO.

Para determinar la nuevas trazas de un plano girado alrededor de un eje, giraremos una de las trazas a partir de la perpendicular auxiliar trazada desde el eje. Para calcular la posición de la otra taza después del giro efectuado, tendremos en cuenta la posición respecto a la nueva posición de una recta particular del plano que pase por el eje.

SISTEMA DIÉDRICO: ABATIMIENTO

ABATIR significa hacer coincidir un plano con uno de los planos de proyección. De manera que girando sobre una de las trazas (charnela) desplazamos la otra traza hasta hacerla coincidir con el P.P.

Abatiendo un plano, abatimos todos los elementos contenidos en él.

ABATIMIENTO DE UN PLANO PROYECTANTE.

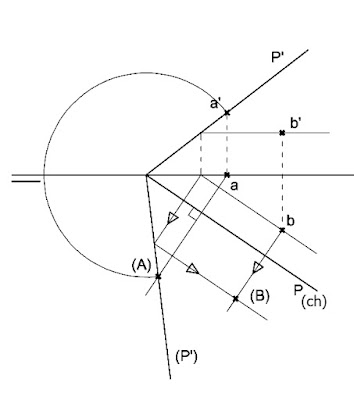

ABATIMIENTO DE UN PLANO OBLICUO.

ABATIMIENTO DE PUNTOS DE FORMA INDEPENDIENTE.

AFINIDAD EN EL ABATIMIENTO.
