Proyecciones diédricas del Prisma

El Prisma una superficie radiada, que esta limitada por polígonos (llamados bases) y caras laterales que son paralelogramos. El lado común a dos caras laterales se llama arista lateral, del mismo modo que cualquier lado de las bases es arista básica.

Clasificación de los Prismas.

Prisma regular: Tiene como bases a polígonos regulares.

Prisma irregular: Tiene como bases a polígonos irregulares.

Prisma recto: Sus caras laterales son rectángulos o cuadrados. Sus aristas laterales son perpendiculares a las bases. El eje coincide con su altura y se sitúa perpendicularmente con el centro de las bases.

Prisma oblicuo: Sus caras laterales son paralelogramos y sus aristas laterales no son perpendiculares a las bases. El eje no coincide con su altura y por tanto no se sitúa perpendicularmente al centro de las bases.

Paralelepípedo: Es un Prisma que tiene como base un paralelogramo (cuadrado, rectángulo, rombo o romboide). Si además es recto recibirá el nombre de Paralelepípedo Rectángulo.

REPRESENTACIÓN DIÉDRICA DE UN PRISMA REGULAR RECTO DE BASE TRIANGULAR CONTENIDA EN EL P.H.

REPRESENTACIÓN DIÉDRICA DE UN PRISMA REGULAR RECTA DE BASE PENTAGONAL CONTENIDA EN UN PLANO OBLICUO.

Proyecciones diédricas de la Pirámide

La pirámide es una superficie radiada, constituida por un polígono (llamado base) y triángulos que tienen un único lado que coincide con uno del polígono base; todos los triángulos (caras laterales) tienen un vértice común llamado vértice de la pirámide. El lado común a dos caras laterales se llama arista lateral, del mismo modo que cualquier lado de la base es arista básica.

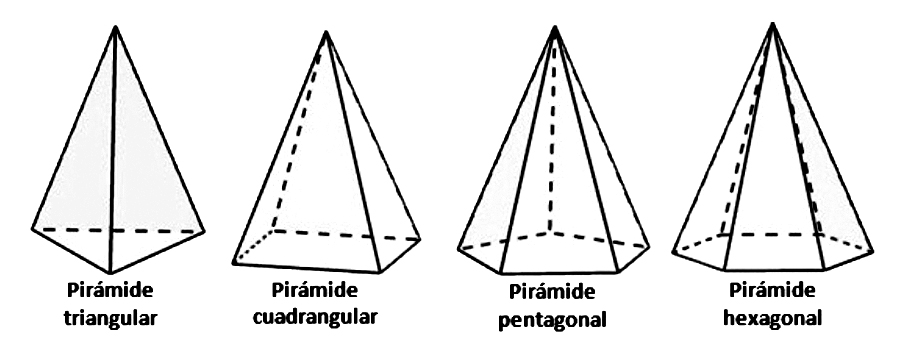

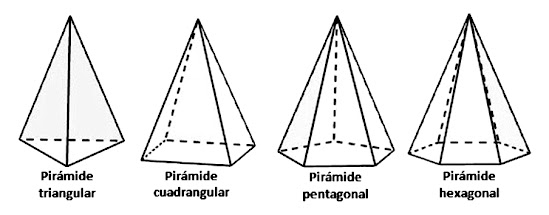

Clasificación de las pirámides

Pirámide regular: Tiene como base un polígono regular y sus caras laterales son iguales.

Pirámide irregular: Tiene de base un polígono irregular.

Pirámide recta: El eje coincide con su altura y se sitúa perpendicularmente con el centro de la base.

Pirámide oblicua: Es aquella en la que el eje no coincide con su altura y por tanto no se sitúa perpendicularmente al centro de la base.

REPRESENTACIÓN DIÉDRICA DE UNA PIRÁMIDE REGULAR RECTA DE BASE CUADRADA CONTENIDA EN EL P.H.

REPRESENTACIÓN DIÉDRICA DE UNA PIRÁMIDE REGULAR RECTA DE BASE CUADRADA CONTENIDA EN UN PLANO OBLICUO.

Proyecciones diédricas del Hexaedro o Cubo

Hexaedro o cubo con una de sus caras apoyada en el plano horizontal de proyección.

Ejercicios de Hexaedro:

CUBO CON UNA DE SUS CARAS EN UN PLANO OBLICUO

HEXAEDRO APOYADO EN UN PLANO OBLICUO CUALQUIERA

Vídeos explicativos:

CUBO APOYADO EN UN PLANO OBLICUO
